Pourquoi installer un ballon tampon dans une rénovation de chauffage
Installer un ballon tampon permet de stocker temporairement l’eau chaude produite par un équipement de chauffage, puis de la restituer au moment où le bâtiment en a besoin. Cette solution améliore la régularité du fonctionnement et s’intègre particulièrement bien dans un projet de rénovation chauffage avec une chaudière bois, une pompe à chaleur ou plusieurs sources de chaleur.
La réussite de l’installation dépend autant du choix du ballon que de son emplacement, de la qualité des raccordements et de la compatibilité avec le circuit existant. Le projet concerne donc directement la plomberie du logement, notamment les conduites, les organes de sécurité, la circulation de l’eau et l’accessibilité pour la maintenance.
Pour visualiser la logique des départs, des retours et des équipements associés, consultez le schéma de raccordement ballon tampon. Cette ressource aide à mieux comprendre le montage hydraulique avant de passer à la pose. Elle complète utilement une préparation de chantier menée avec un professionnel de la plomberie ou du chauffage.
Préparer l’installation du ballon tampon
Avant toute intervention, il faut relever les caractéristiques du système de chauffage existant. La puissance du générateur, le type d’émetteurs, le diamètre des canalisations et la température de fonctionnement influencent le dimensionnement et l’organisation du raccordement.
Vérifier le volume adapté
Le volume du ballon doit être défini à partir de la puissance de production, du mode de fonctionnement souhaité et de l’espace disponible. Un ballon trop petit stocke peu d’énergie, tandis qu’un modèle plus volumineux demande davantage de place et peut modifier les temps de montée en température. Le dimensionnement doit suivre les données du fabricant et les besoins réels du bâtiment.
Choisir un emplacement accessible
Le local doit pouvoir accueillir le ballon, les tuyauteries et les accessoires sans gêner les opérations d’entretien. Le sol doit être suffisamment stable pour supporter le poids de l’équipement rempli d’eau. Il faut aussi prévoir un passage pratique pour la livraison et une zone permettant d’accéder aux vannes, aux sondes, au purgeur et aux dispositifs de sécurité.
- Mesurer la hauteur, la largeur et la profondeur disponibles
- Contrôler la résistance et la planéité du support
- Prévoir l’accès aux raccords et aux organes de réglage
- Anticiper l’évacuation de l’eau en cas de vidange
- Maintenir une distance suffisante autour des équipements
Organiser les raccordements hydrauliques
Un ballon tampon se raccorde généralement entre le générateur et le réseau de chauffage. Les connexions doivent respecter le sens de circulation de l’eau et séparer clairement le circuit de production du circuit de distribution lorsque la configuration le nécessite.
Identifier les principaux départs et retours
Le départ chaud relie la partie haute du ballon au circuit qui alimente les émetteurs. Le retour du chauffage revient vers la partie basse afin de favoriser une stratification thermique cohérente. Le générateur dispose lui aussi d’un départ et d’un retour, avec une circulation adaptée à sa technologie.
Selon l’installation, une pompe de circulation, une vanne mélangeuse ou un module hydraulique peut être ajouté pour ajuster la température envoyée dans les radiateurs ou le plancher chauffant. Chaque circuit doit rester lisible et accessible afin de faciliter les réglages ultérieurs.
Prévoir les accessoires indispensables

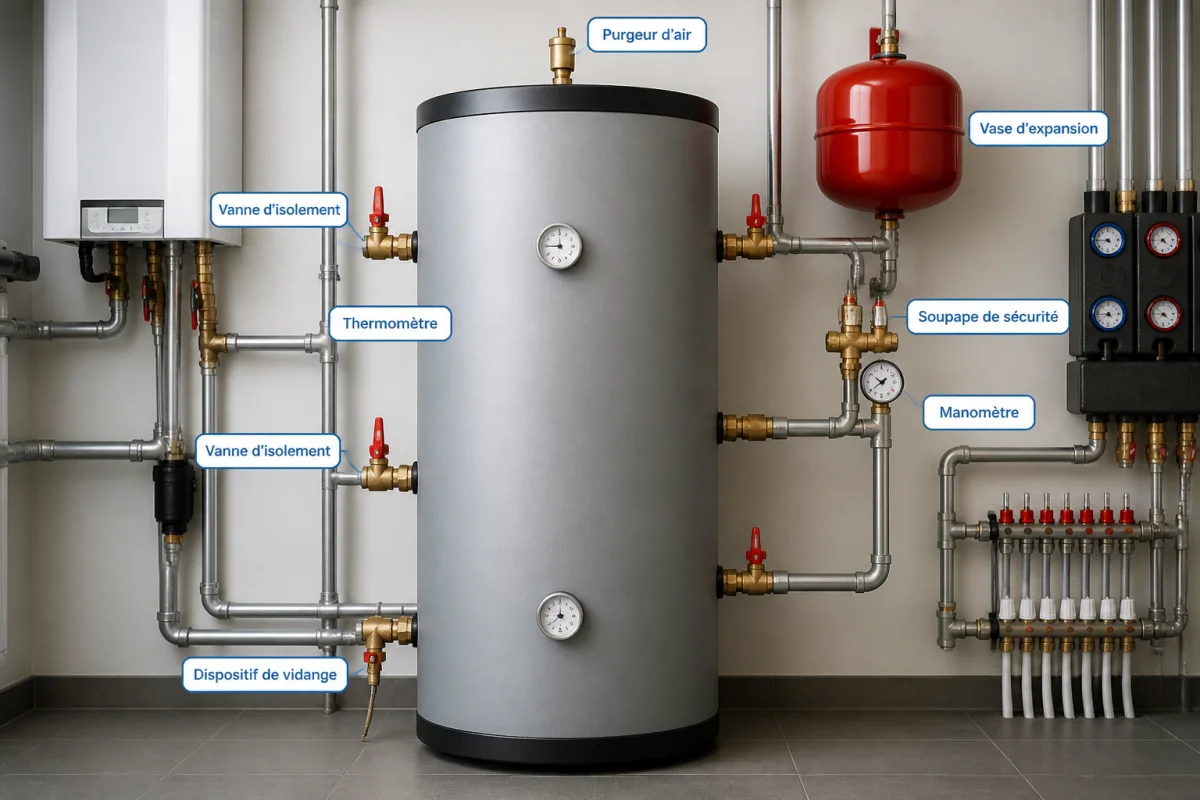

Le montage comprend habituellement des vannes d’isolement, des thermomètres, des purgeurs d’air et des dispositifs de vidange. Un vase d’expansion correctement dimensionné accompagne le volume d’eau supplémentaire. Une soupape de sécurité protège le circuit lorsque la pression augmente, tandis qu’un manomètre permet de suivre son évolution.
| Élément | Rôle dans l’installation | Point à vérifier |
|---|---|---|
| Ballon tampon | Stocker et restituer l’énergie thermique | Volume, pression admissible et isolation |
| Pompe de circulation | Faire circuler l’eau dans le circuit | Débit et compatibilité avec la régulation |
| Vase d’expansion | Accompagner la variation du volume d’eau | Dimensionnement et pression de gonflage |
| Soupape de sécurité | Maintenir la sécurité du circuit sous pression | Montage conforme et évacuation adaptée |
| Purgeur | Évacuer l’air présent dans les conduites | Position haute et accessibilité |
| Vannes d’isolement | Isoler chaque partie pour l’entretien | Accès, sens de pose et étanchéité |
Respecter la compatibilité avec le circuit existant
La compatibilité ne se limite pas au diamètre des tuyaux. Il faut également vérifier les températures de départ, les débits nécessaires, la pression de service et le fonctionnement de la régulation. Un plancher chauffant, des radiateurs basse température et des radiateurs traditionnels ne demandent pas les mêmes réglages.
La présence d’un ancien circuit peut aussi nécessiter un nettoyage, une vérification des boues et un contrôle des émetteurs. Les matériaux des canalisations, les raccords disponibles et l’état des vannes doivent être pris en compte avant de choisir les nouvelles pièces.
L’isolation des conduites et du ballon limite les pertes de chaleur dans le local technique. Elle doit être continue autour des raccords accessibles, tout en laissant visibles les éléments qui doivent pouvoir être contrôlés ou manœuvrés.
Réaliser la mise en service
Remplir et purger le circuit
Après la pose, le circuit est rempli progressivement avec une eau adaptée aux prescriptions du fabricant. Les différents points hauts sont purgés, puis la pression est contrôlée à froid. Cette étape permet de repérer les défauts d’étanchéité et de préparer une circulation régulière.
Contrôler la circulation et la régulation
La pompe, les vannes et les sondes doivent être testées dans les différentes phases de fonctionnement. La régulation doit reconnaître la température du ballon et piloter la production selon les besoins du logement. Les températures de départ et de retour sont ensuite vérifiées sur chaque circuit.
Une montée en température progressive permet d’observer le comportement de l’installation. Le professionnel contrôle notamment les bruits de circulation, la stabilité de la pression, l’absence de fuite et la réaction des dispositifs de sécurité.
Faire appel à un professionnel pour un raccordement fiable
La pose d’un ballon tampon associe des compétences de chauffage et de plomberie. Un artisan peut étudier l’installation existante, sélectionner les composants compatibles, organiser les raccordements et effectuer les essais nécessaires avant la remise en service.
Pour un logement ou un local professionnel situé à Paris, Plombier 75 accompagne les projets de plomberie liés au chauffage et aux équipements sanitaires. Son intervention peut s’inscrire dans une installation planifiée ou dans un besoin de dépannage, avec une approche centrée sur la qualité du raccordement et la clarté des travaux réalisés.
Une installation pensée pour durer
Installer un ballon tampon dans de bonnes conditions commence par une étude précise de l’existant. Le choix de l’emplacement, le dimensionnement, la structure du schéma hydraulique et la pose des organes de sécurité forment un ensemble indissociable.
Une fois le circuit rempli, purgé et réglé, un suivi régulier des pressions, des températures et de l’isolation contribue à préserver ses performances. Un dossier regroupant le schéma de montage, les références des équipements et les réglages facilite aussi les futures opérations d’entretien.
