Le vase d’expansion chauffage joue un rôle discret mais central dans une installation de chauffage central. Il absorbe les variations de volume de l’eau quand la température monte ou baisse, stabilise la pression du circuit et protège la chaudière, les radiateurs ainsi que les organes hydrauliques. Sans lui, l’eau chauffée, qui n’est pas compressible, ferait grimper la pression jusqu’au déclenchement de la soupape de sécurité, voire jusqu’à des dégradations plus sérieuses.
Dans la plupart des installations modernes, on utilise un vase d’expansion fermé à pression variable, à membrane ou à vessie. La partie eau et la partie gaz, souvent gonflée à l’azote, sont séparées. Quand l’eau se dilate, elle pousse la membrane et comprime le gaz. Quand elle refroidit, le volume redescend dans le circuit. Ce principe simple devient beaucoup moins efficace si le vase est mal positionné.
Le bon emplacement ne relève donc pas d’un détail de montage. Il conditionne la stabilité de pression, la qualité de circulation, la limitation des entrées d’air parasites et la durée de vie de la membrane.

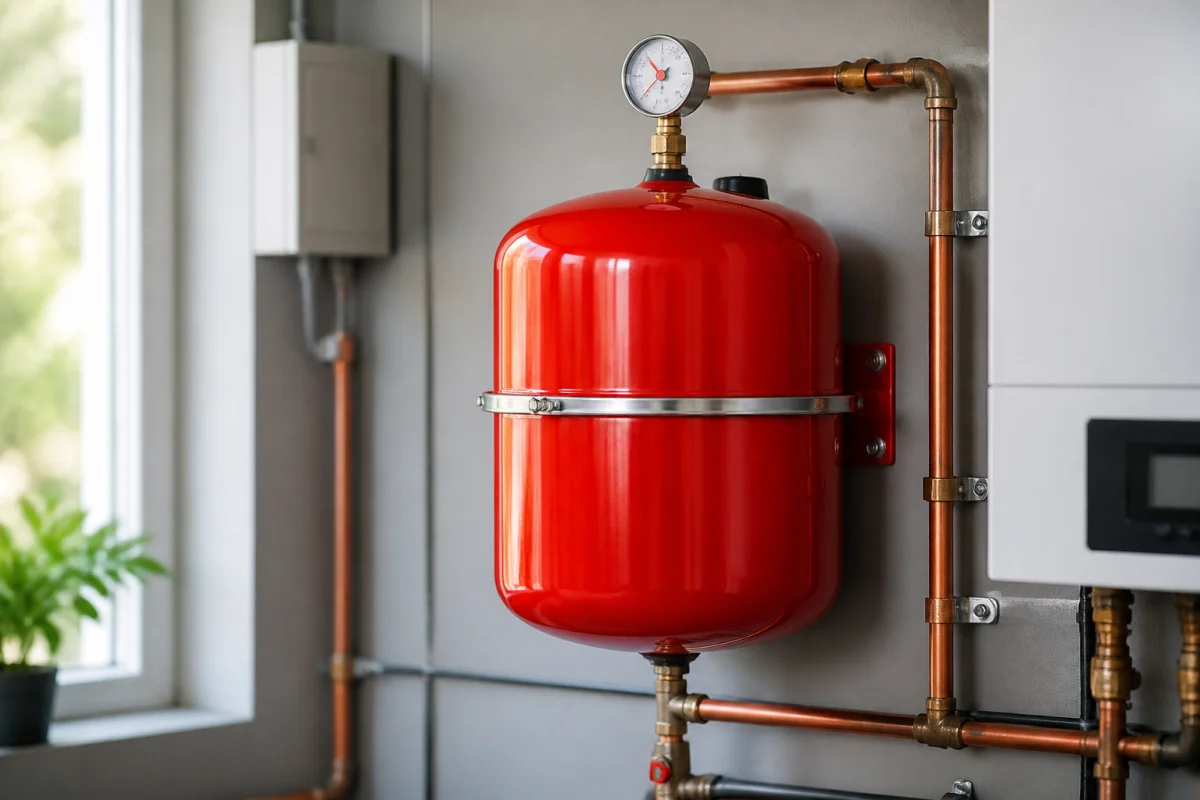

Où placer le vase d’expansion chauffage dans une installation
La règle de base est claire : le vase d’expansion chauffage se place sur le retour chaudière, le plus près possible de la chaudière, et en amont du circulateur, c’est-à-dire à l’aspiration du circulateur. Cette implantation est la plus courante car elle limite les risques de dépression dans le réseau et protège le vase d’une exposition inutile à des températures trop élevées.
Dans une installation domestique, les capacités de vase les plus fréquentes se situent souvent entre 18 et 50 litres, même si le marché couvre une plage beaucoup plus large, d’environ 12 à 900 litres. Certains modèles se fixent au mur, d’autres se posent au sol. Leur emplacement hydraulique compte davantage que leur orientation physique, à condition de respecter les prescriptions du fabricant.
Le tableau ci-dessous résume les positions à privilégier et celles à éviter.
| Configuration | Position du vase | Position du circulateur | Avis | Pourquoi |
|---|---|---|---|---|
| Montage recommandé | Sur le retour | Sur le départ | Bon choix | Réduit fortement le risque de dépression et limite l’échauffement de la membrane |
| Montage très favorable | Sur le retour, près chaudière | Sur le retour, entre chaudière et vase | Très bon choix | Évite encore mieux les dépressions si les pertes de charge sont faibles à modérées |
| Montage à proscrire | Après le circulateur | Sur le départ | À éviter absolument | Risque permanent de dépression, entrées d’air et sollicitations dynamiques de la membrane |
Faut-il installer le vase d’expansion sur le retour ?
Oui, le vase d’expansion doit être raccordé sur le retour dans la configuration la plus couramment recommandée. Ce choix n’est pas arbitraire. Le retour présente une température d’eau plus basse que le départ, ce qui ménage la membrane ou la vessie du vase. Une température plus modérée réduit les sollicitations thermiques et peut ralentir l’usure d’un composant déjà considéré comme une pièce d’usure.
Le retour est aussi l’endroit où le vase travaille dans des conditions hydrauliques plus stables, surtout lorsqu’il est placé à l’aspiration du circulateur. Le mauvais positionnement par rapport à la pompe peut favoriser des dépressions accidentelles, puis des entrées d’air parasites. À terme, ces phénomènes peuvent entraîner des corrosions graves et des anomalies de fonctionnement.
À quelle distance de la chaudière installer le vase d’expansion
La recommandation la plus fiable reste de l’installer le plus près possible de la chaudière. Plus le raccordement est court, plus la pression ressentie par le vase reflète fidèlement celle du point de référence hydraulique. Cela améliore la régulation du circuit et réduit les effets indésirables liés aux pertes de charge entre la chaudière et le vase.
Dans les installations importantes, il peut exister un ou plusieurs vases intermédiaires. Leur rôle est notamment d’éviter d’exposer une membrane à des températures trop élevées sur certaines portions du réseau. Sur une installation individuelle classique, on reste cependant sur une logique simple : raccordement court, direct et sans complication inutile.
Quelle hauteur choisir pour un vase d’expansion chauffage ?
La hauteur de pose ne se choisit pas seulement pour des raisons de place. Elle influence le réglage de la précharge et donc le bon fonctionnement du vase. La pression de gonflage dépend de la hauteur statique entre le vase et le point le plus haut de l’installation. La règle couramment utilisée est la suivante : 10 mètres de hauteur correspondent à 1 bar.
Exemple concret : si le point le plus haut de l’installation se trouve à 10 m au-dessus du vase, la pression de gonflage devra être d’environ 1 bar. La pression de remplissage du circuit devra ensuite être légèrement supérieure, avec un écart généralement situé entre 0,3 et 0,5 bar.
- Précharge trop faible, le vase ne remplit pas correctement son rôle
- Pression de remplissage trop faible, le réseau peut passer en dépression
- Pression de remplissage trop élevée, la soupape de sécurité peut s’ouvrir à chaud
- Hauteur mal prise en compte, la stabilité du circuit devient aléatoire
Un vase placé à une hauteur cohérente et réglé selon la hauteur statique permet de garder une pression stable sur l’ensemble du réseau, ce qui favorise une chaleur plus homogène et un fonctionnement plus sobre de la chaudière.
Pourquoi mettre le vase d’expansion avant le circulateur ?
Placer le vase avant le circulateur, donc à l’aspiration de la pompe, permet de fixer un point de pression stable dans l’installation. C’est l’un des principes hydrauliques les plus utiles pour éviter les variations de pression défavorables dans le circuit.
Lorsque le circulateur fonctionne, il crée des différences de pression entre son aspiration et son refoulement. Si le vase est implanté du bon côté, ces variations sont mieux absorbées et le risque d’aspirer de l’air par des micro-fuites ou des purgeurs automatiques devient beaucoup plus faible.
Le vase d’expansion peut-il être placé après le circulateur ?
Techniquement, on peut parfois rencontrer ce montage, mais il est à proscrire dans les configurations courantes de chauffage. Quand le vase est placé après le circulateur, surtout avec une pompe située sur le départ, l’installation peut subir des dépressions permanentes sur certaines portions du réseau.
Les conséquences sont connues :
- entrées d’air parasites
- bruits dans les radiateurs
- corrosion accélérée
- pression instable
- usure prématurée de la membrane
- sollicitations dynamiques plus fortes sur le vase
Cette configuration expose aussi le vase à une eau plus chaude, ce qui n’aide pas à préserver la membrane dans le temps.
Quel lien entre vase d’expansion et circulateur
Le vase et le circulateur travaillent ensemble, même s’ils n’ont pas la même fonction. Le circulateur met l’eau en mouvement dans le réseau. Le vase d’expansion maintient une pression compatible avec cette circulation, malgré la dilatation de l’eau et les variations de régime.
Quand leur position relative est bien pensée, le circuit reste plus stable. Quand elle est mauvaise, la pompe peut créer des zones de dépression, favoriser l’entrée d’air et perturber la diffusion de chaleur. Cette relation explique pourquoi le vase ne doit pas être considéré comme un simple accessoire de sécurité, mais comme un élément d’équilibre hydraulique.
Dans quels cas le vase d’expansion peut être intégré à la chaudière
De nombreuses chaudières murales intègrent déjà un vase d’expansion. Cette solution est fréquente sur les installations compactes, avec des volumes d’eau limités et une hydraulique simple. Le fabricant dimensionne alors un vase adapté à l’usage standard de l’appareil.
Cette intégration a des avantages :
- gain de place
- raccordement simplifié
- implantation proche du générateur
- moins d’accessoires apparents dans la chaufferie
Elle a aussi des limites. Si le volume d’eau du réseau est important, si l’installation comporte de nombreux radiateurs, un plancher chauffant étendu ou des différences de hauteur marquées, le vase intégré peut devenir insuffisant. Dans ce cas, un vase complémentaire peut être nécessaire.
Le bon repère reste le comportement du circuit à chaud. Si la pression monte trop rapidement, si la soupape de sécurité s’ouvre ou si les variations de pression sont fortes entre arrêt et fonctionnement, le dimensionnement ou l’état du vase mérite un contrôle.
Peut-on installer une vanne entre la chaudière et le vase d’expansion ?
En principe, le montage sur le retour entre la chaudière et le vase se fait sans vanne. La raison est simple : si une vanne permet d’isoler le vase, quelqu’un peut la fermer par erreur. Le vase devient alors absent du circuit, même s’il est physiquement en place.
Cette erreur suffit à provoquer une montée en pression rapide à la chauffe, puis le déclenchement de la soupape de sécurité. Sur certaines installations, une vanne existe malgré tout pour faciliter l’entretien. Dans ce cas, sa manette doit être démontée afin d’éviter toute fermeture involontaire.
Le raccordement doit donc rester direct, fiable et identifiable. Un organe de coupure permanent entre la chaudière et le vase n’est pas une bonne pratique de base.
Quelles erreurs éviter lors du raccordement du vase d’expansion
Le raccordement d’un vase d’expansion chauffage demande peu d’éléments, mais les erreurs les plus courantes ont des conséquences rapides. Certaines concernent l’emplacement, d’autres le réglage.
- placer le vase après le circulateur
- raccorder le vase sur le départ chaud au lieu du retour
- installer le vase trop loin de la chaudière
- laisser une vanne d’isolement manipulable entre chaudière et vase
- oublier de contrôler la précharge avant mise en service
- régler la pression de remplissage sans tenir compte de la hauteur statique
- conserver un vase sous-dimensionné par rapport au volume d’eau du circuit
- confondre vase de chauffage et vase sanitaire
Cette dernière confusion revient régulièrement. Les vases de chauffage sont généralement rouges, tandis que les vases sanitaires sont souvent blancs. La couleur n’est pas un critère absolu, car certains modèles peuvent être gris, bleus ou blancs selon les fabricants, mais les matériaux et usages ne sont pas les mêmes.
Pour l’eau chaude sanitaire, le vase se place sur l’entrée d’eau froide du ballon, entre le groupe de sécurité et le réservoir. Ce n’est donc pas le même schéma que pour un circuit de chauffage.
Que risque-t-on si le vase d’expansion est mal placé ?
Un vase mal placé ou mal réglé peut provoquer bien plus qu’une simple gêne de fonctionnement. Comme il sert de volume tampon dans un circuit où l’eau ne se comprime pas, son inefficacité se répercute sur tout le réseau.
Les principaux risques sont les suivants :
- surpression quand l’eau chauffe
- dépression quand l’eau refroidit ou quand la pompe crée une aspiration défavorable
- déclenchement de la soupape de sécurité
- baisse de pression répétée avec appoints d’eau fréquents
- entrées d’air parasites dans l’installation
- corrosion grave liée à l’oxygène introduit dans le réseau
- anomalies de circulation et chaleur moins homogène
- endommagement du circuit et usure prématurée de la membrane
Au-delà de la sécurité, un mauvais emplacement peut aussi dégrader les performances énergétiques. Une pression instable perturbe le fonctionnement normal des radiateurs et de la chaudière. À la longue, cela peut augmenter les coûts de maintenance.
Comment savoir si l’emplacement du vase d’expansion est bon ?
Un bon emplacement se vérifie d’abord visuellement. Le vase doit être sur le retour, près de la chaudière et avant le circulateur. S’il est intégré à la chaudière, il faut confirmer que sa capacité reste adaptée au volume réel de l’installation.
Le contrôle se fait aussi par le comportement du circuit :
- la pression à froid reste cohérente avec la hauteur de l’installation
- la pression à chaud augmente modérément, sans envolée
- la soupape de sécurité ne coule pas
- les radiateurs ne se remplissent pas d’air de façon répétée
- le circulateur ne génère pas de bruit anormal lié à des prises d’air
- les appoints d’eau ne sont pas fréquents
Pour aller plus loin, un contrôle de la précharge est souvent nécessaire. D’usine, les vases sont généralement prégonflés entre 0,5 et 2,5 bars. Cette valeur standard ne convient pas automatiquement à toutes les maisons. Elle doit être ajustée selon la hauteur statique de l’installation. La pression de remplissage doit ensuite rester un peu supérieure, en général de 0,3 à 0,5 bar.
Si le vase semble bien placé mais que la pression reste instable, le problème peut venir d’une membrane fragilisée. Le vase d’expansion étant une pièce d’usure, il peut nécessiter un regonflage ou un remplacement. Certains raccords permettent ce remplacement sans vidanger toute l’installation, mais l’intervention suppose une vraie maîtrise du chauffage hydraulique.
Le bon critère final reste simple : un vase bien positionné, bien gonflé et bien dimensionné stabilise le circuit sur la durée. Quand la pression reste propre, que la soupape ne crache pas et que les radiateurs chauffent sans prise d’air répétée, l’installation repose sur des bases saines. C’est aussi ce qui évite de traiter des symptômes à répétition alors que le défaut vient du point de raccordement du vase.
